场地设置

新建项目后，点击项目进入场地设置界面。场地设置时建筑设计的第一步，在后续的场地日照、光热环境、能耗模拟时都需要准确的场地信息。

定位

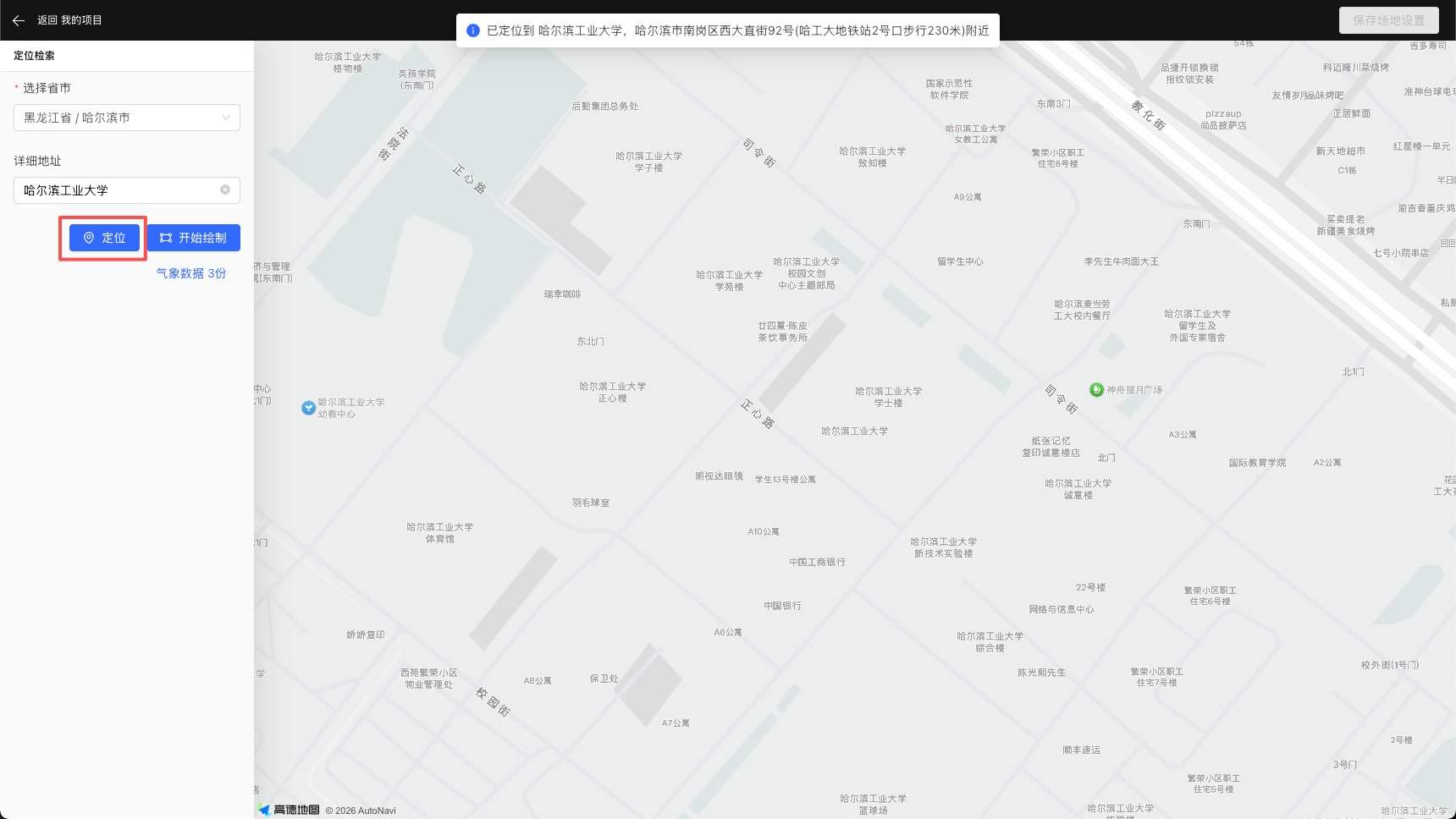

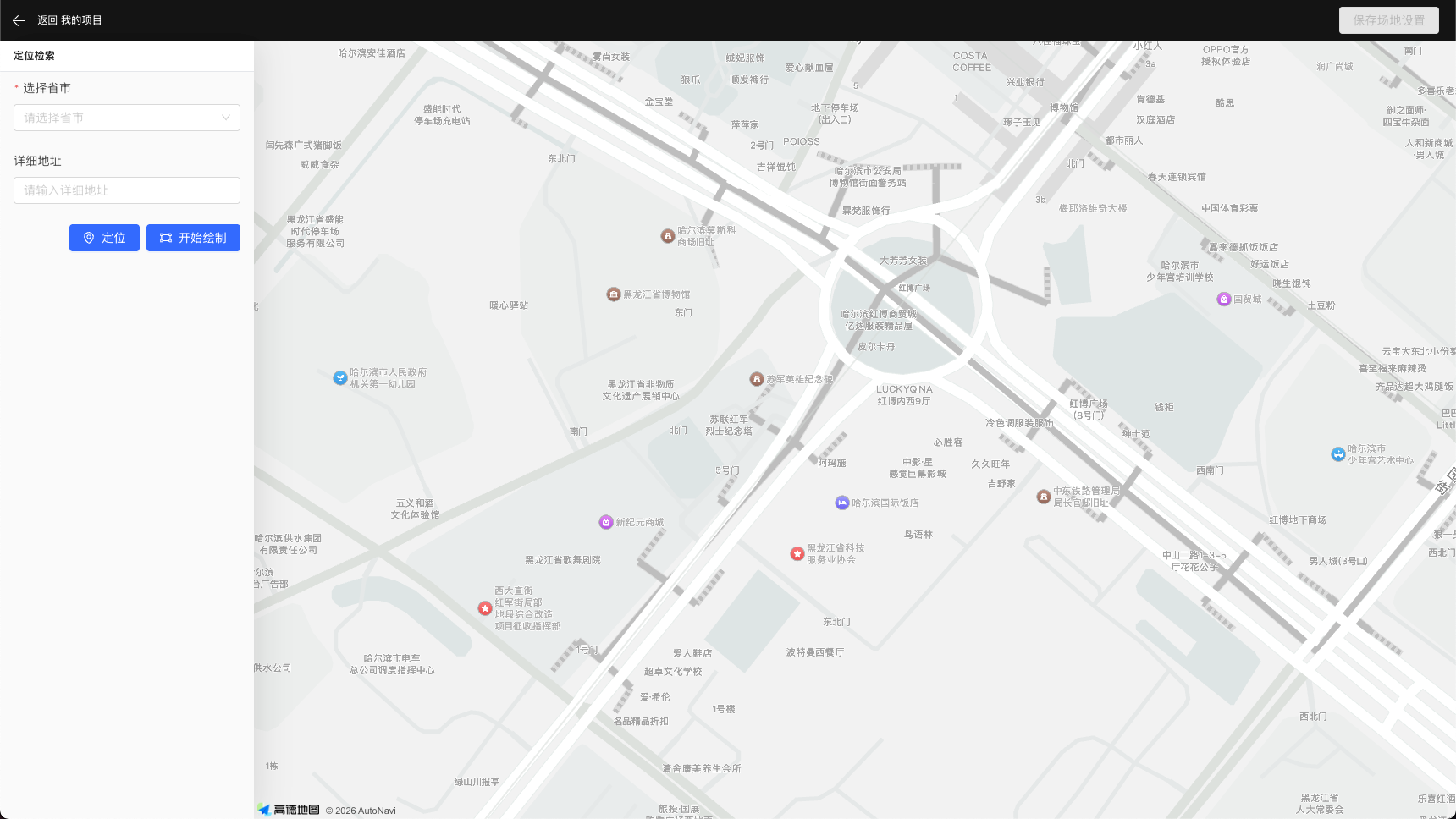

绘制场地之前，需要选择省市，填写详细地址点击定位按钮。定位后右侧地图自动跳转位置。

气象数据

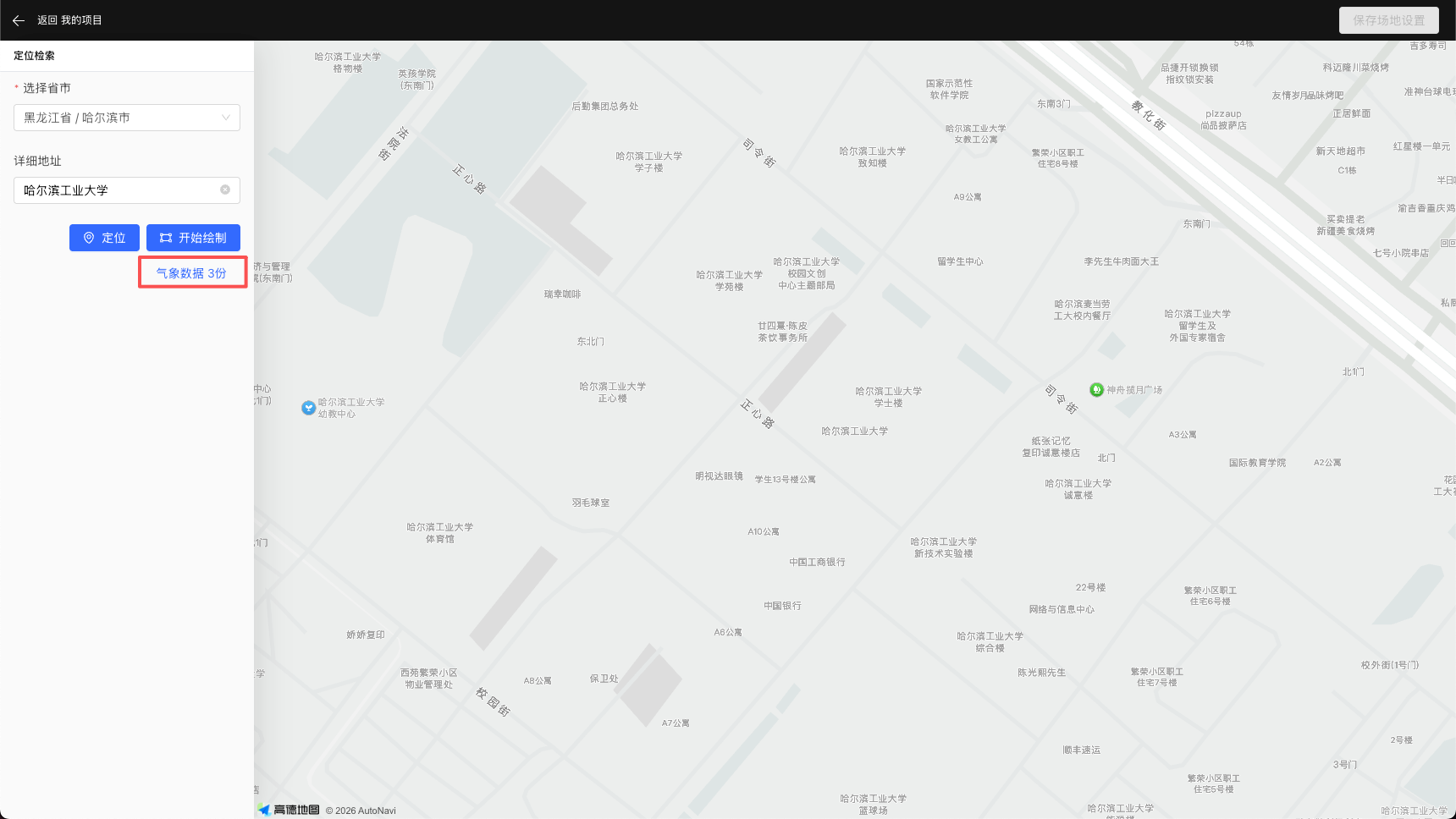

定位后，云平台会自动查询对应城市的气象数据文件，气象数据文件类型为 EPW，一般包含三种，分别为：

• IWEC：国际通用的标准格式；
• CSWD：中国本土的高精度标准；
• SWERA：擅长处理太阳能和风能数据。

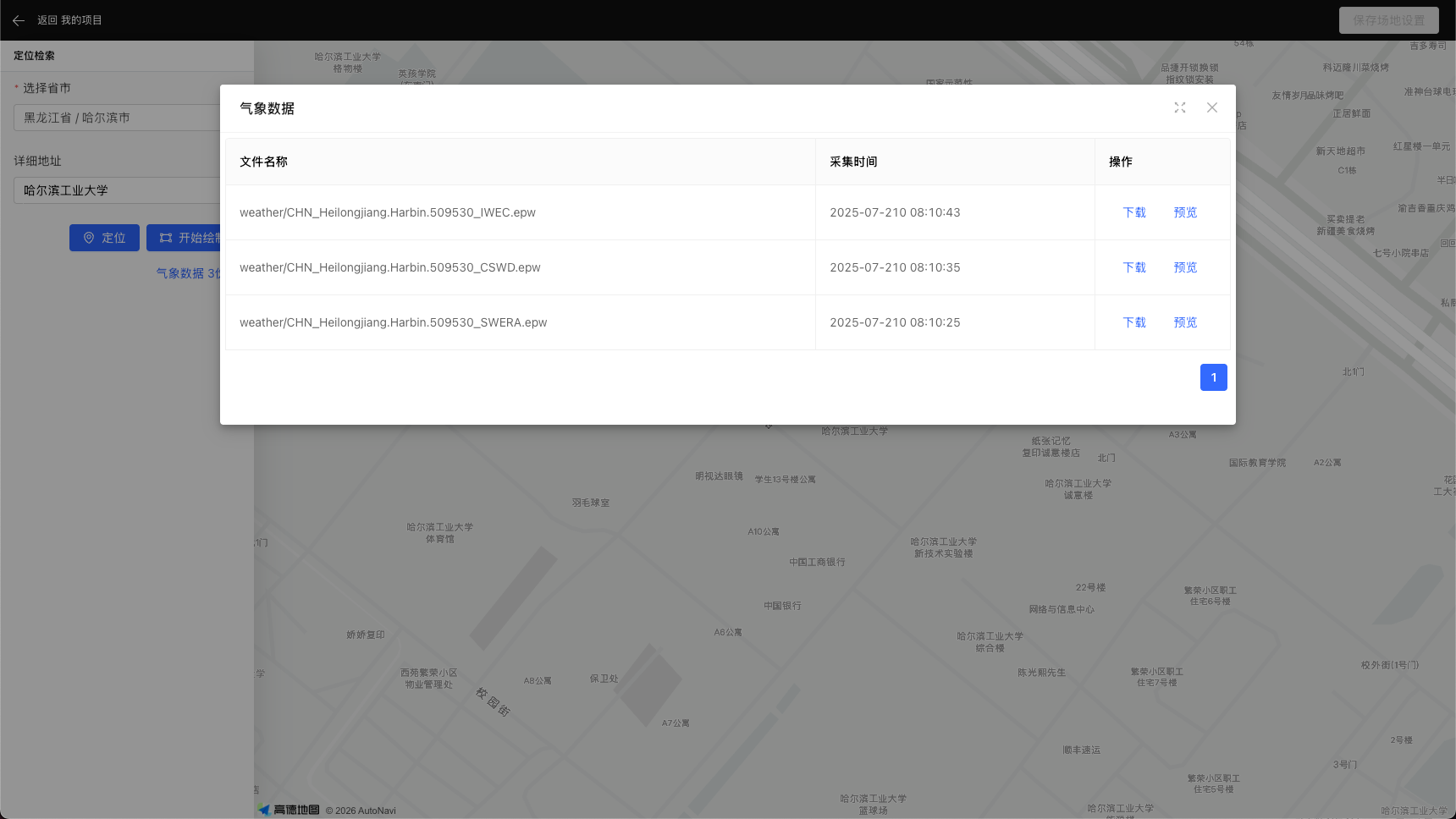

在数据列表中，您可以选择下载对应的文件，也可以查看数据详情。

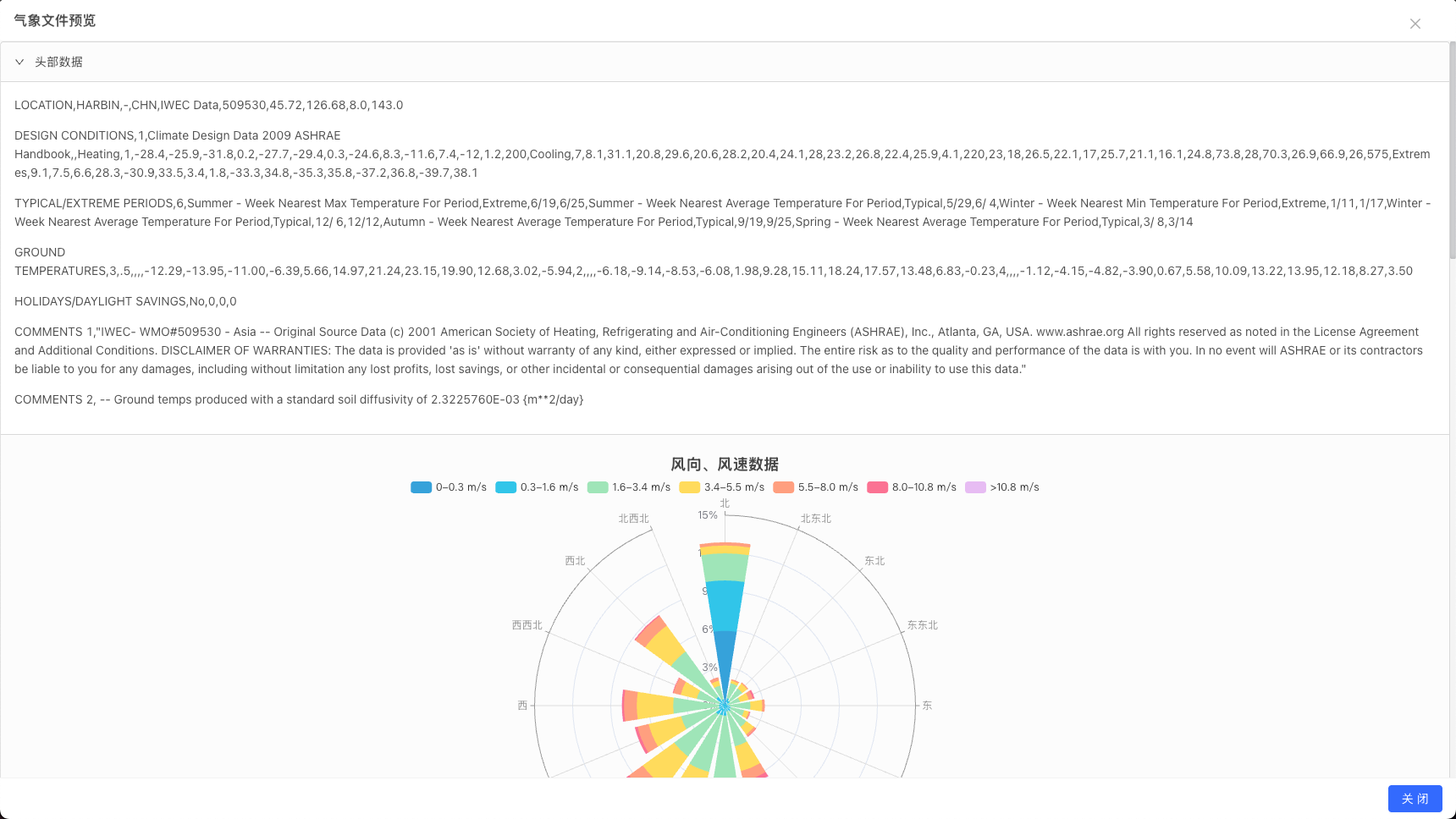

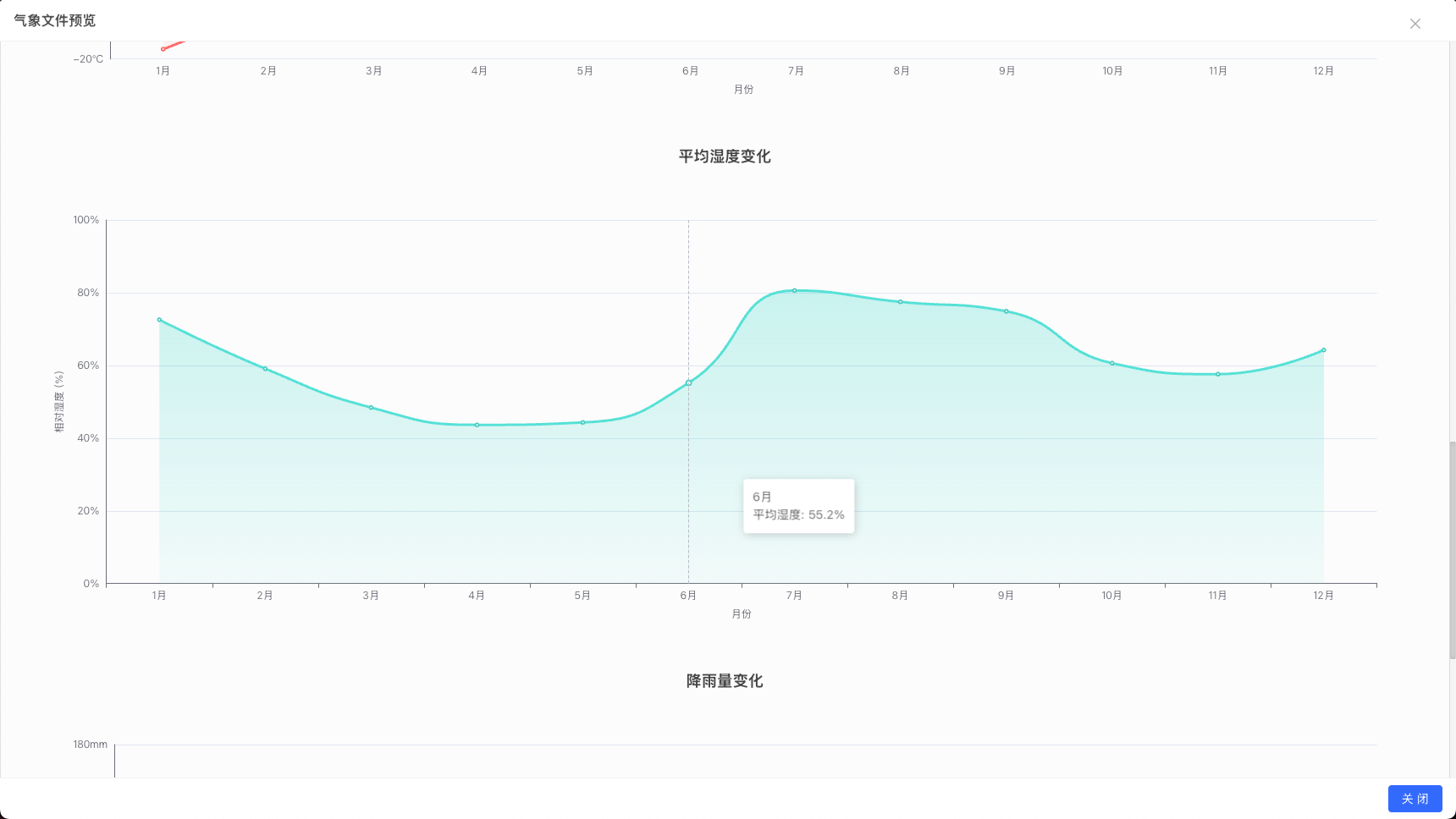

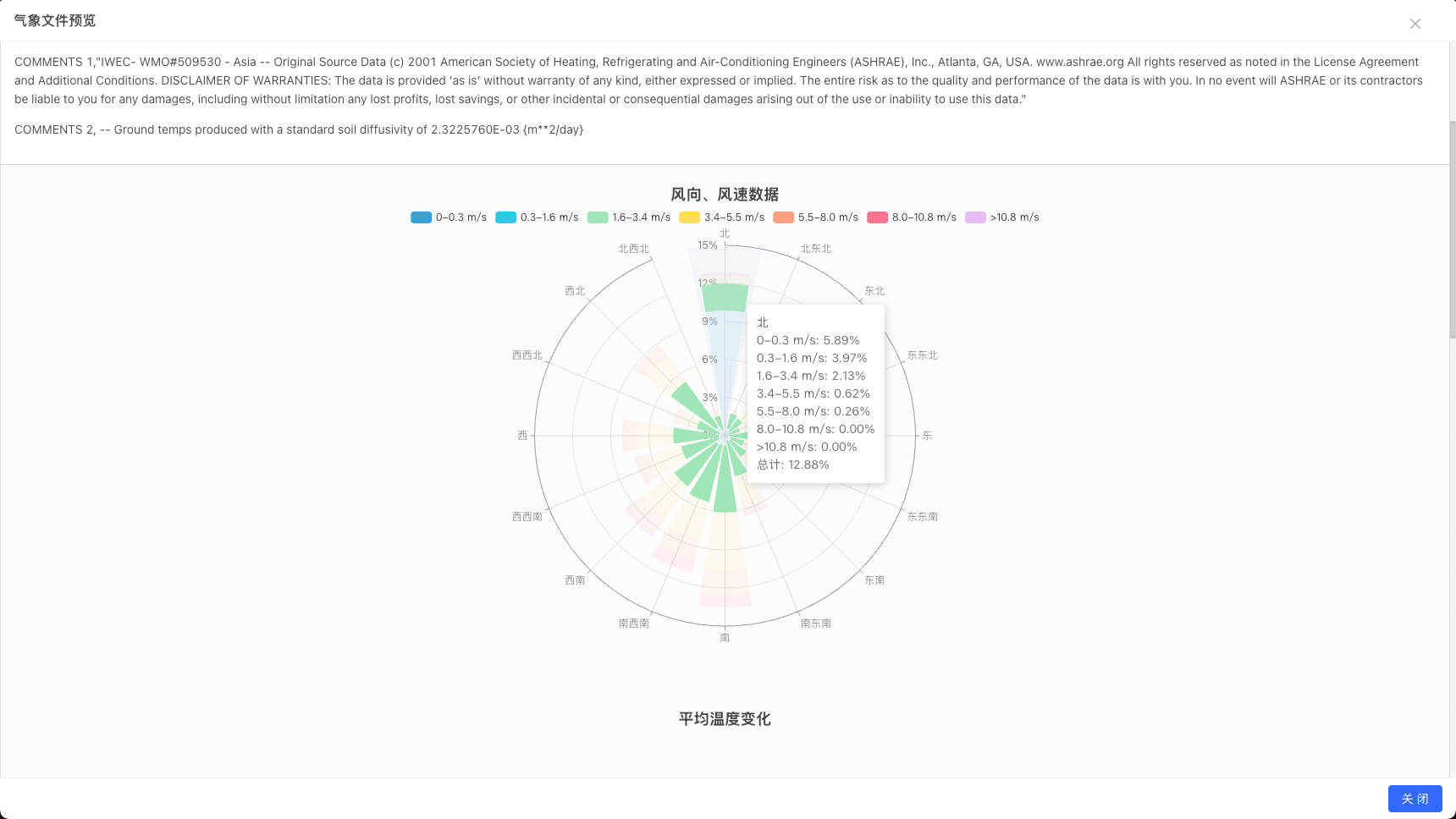

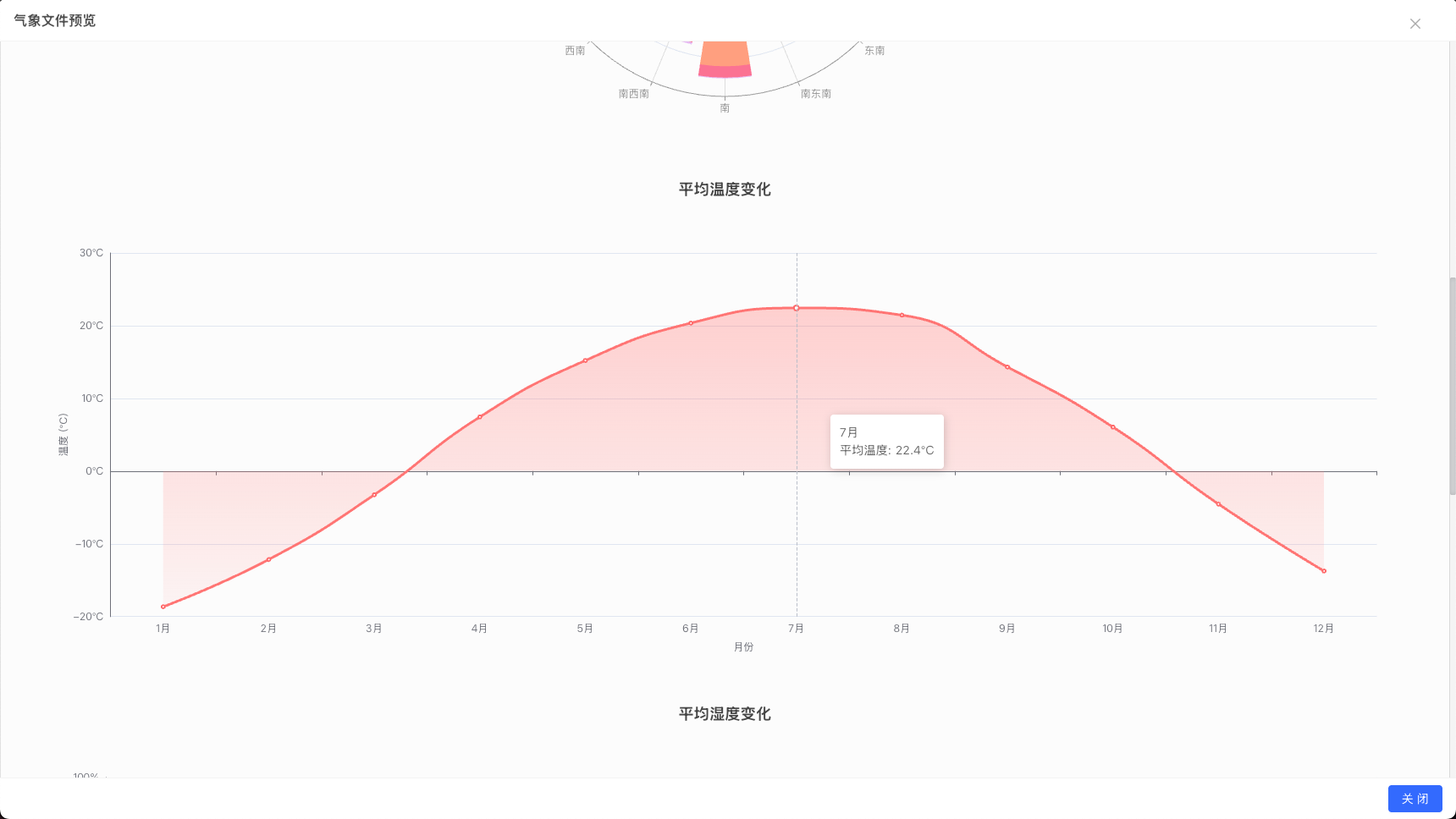

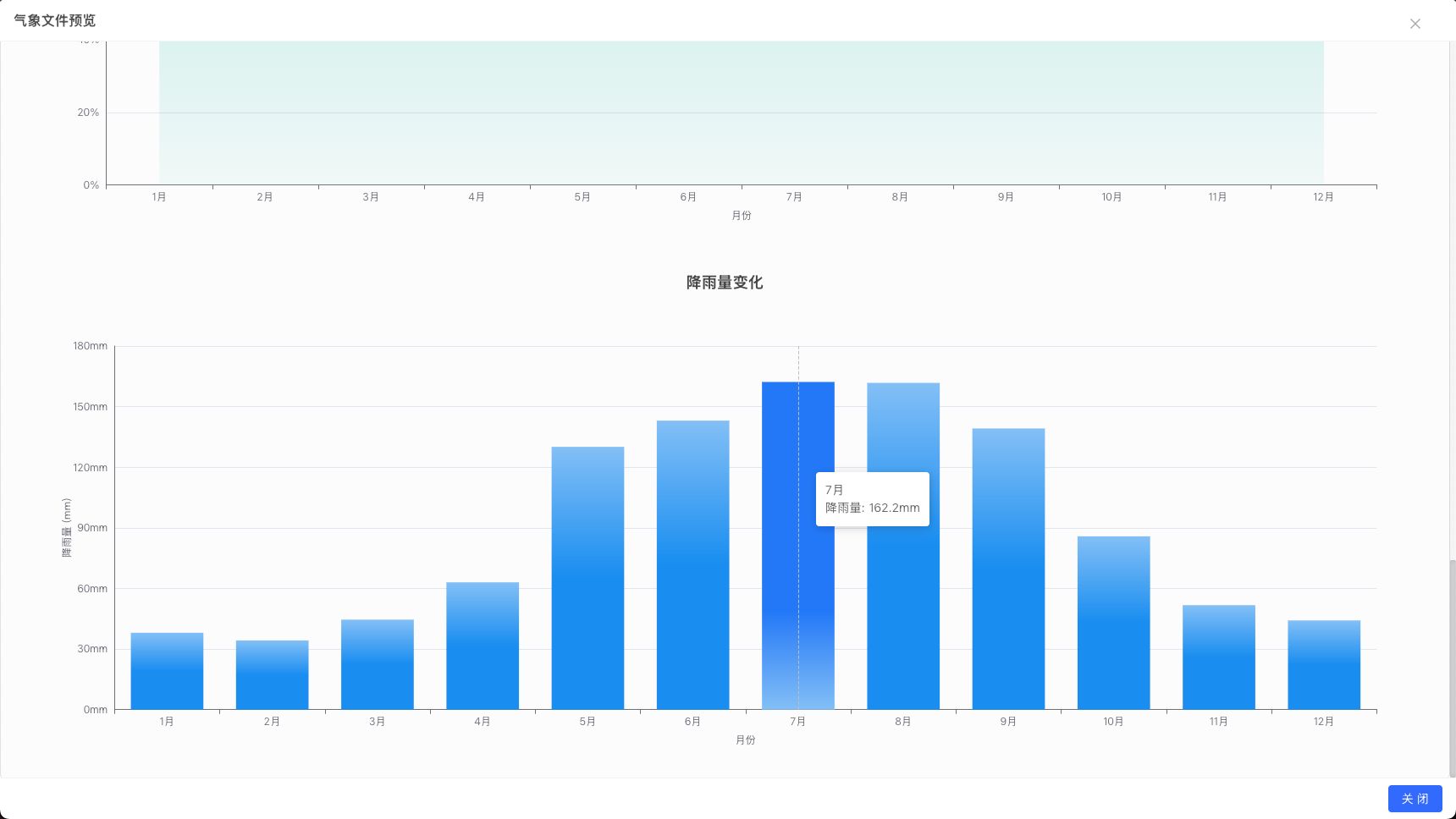

数据详情中包含 EPW 文件的头部信息、风玫瑰图、平均温度折线图、平均湿度折线图、降雨量柱状体。这些图表均根据 EPW小时数据汇总成月度数据展示。

开始绘制

位置定位确定后，您可以点击开始绘制按钮，进入绘制状态，点击按钮后，右下角会弹出绘制的注意事项。

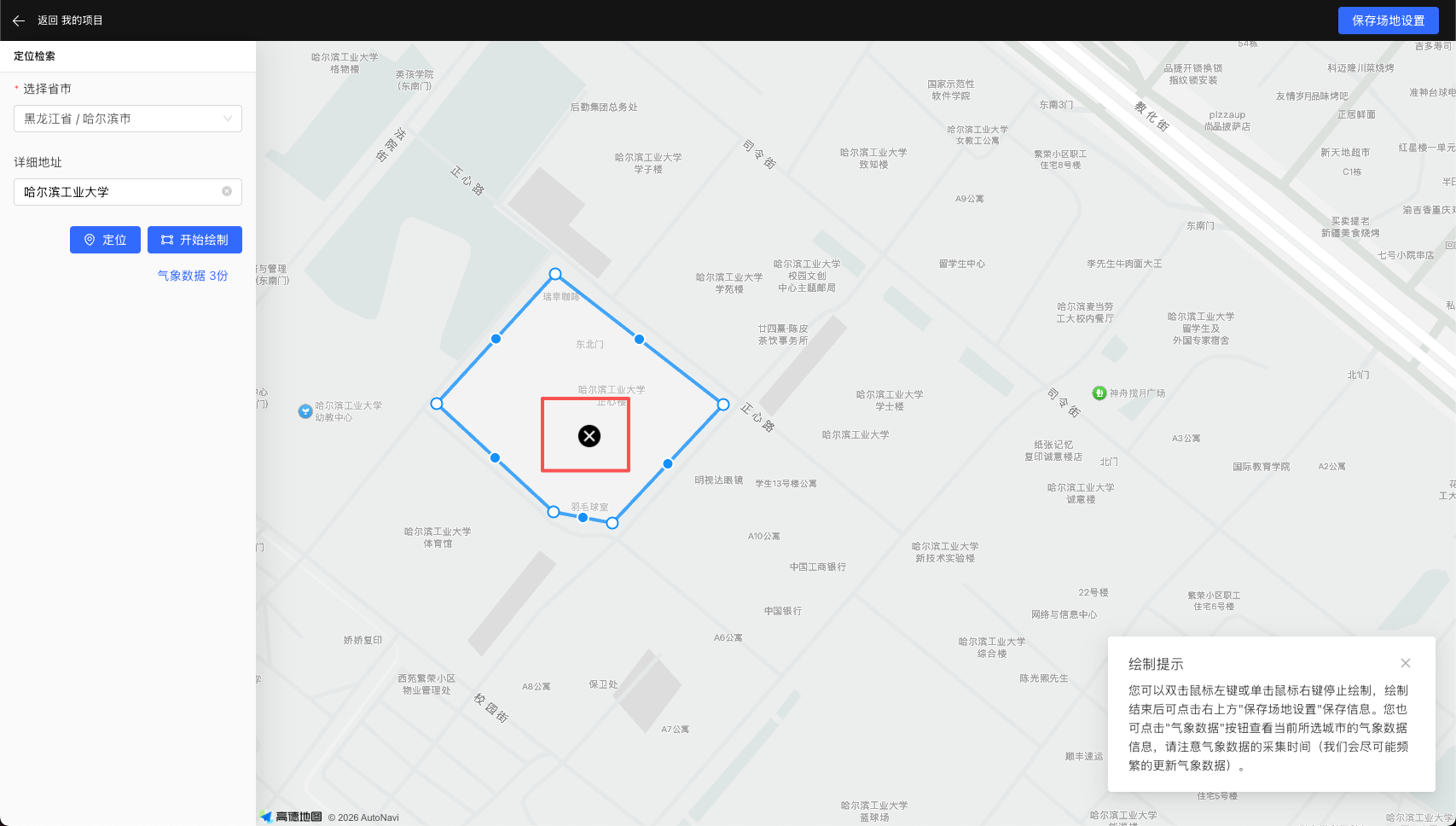

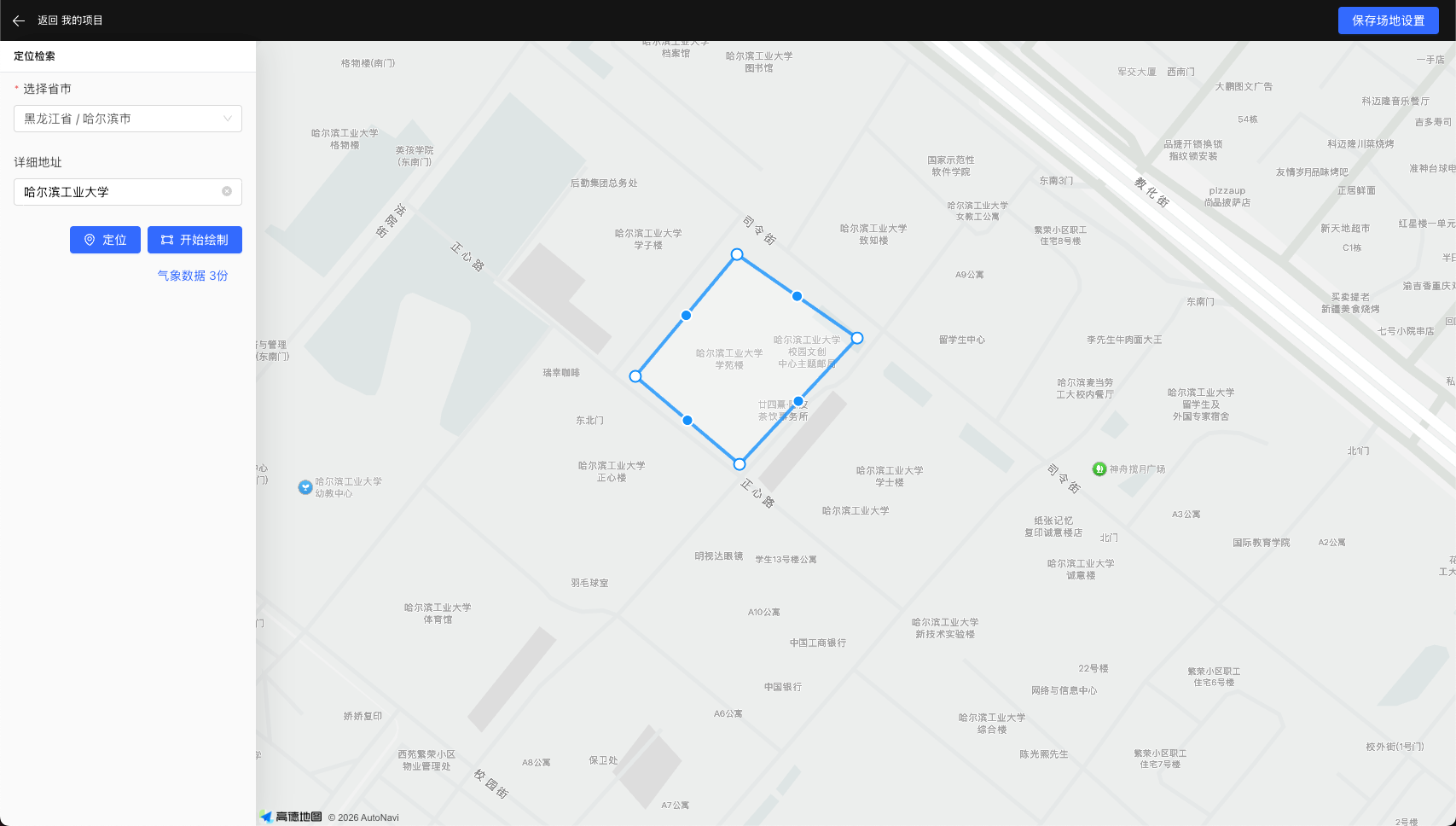

进入绘制状态后，您可以在地图区域进行场地多边形绘制，需要注意多边形需要为不自相交的多边形，否则会禁止保存场地信息。当您绘制完成后可以点击鼠标右键结束绘制；绘制结束后，当您鼠标悬浮多边形时，中心会出现删除图标，您可以删除他并重新绘制。确定完成绘制后，可以点击页面右上角保存场地设置按钮进行保存。保存成功后，您将进入下一步：建筑设计。
